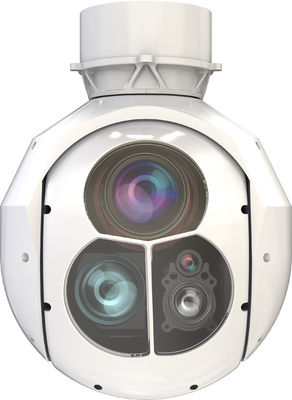

200MM Hai trục 3 cảm biến Pod quang điện cho giám sát và nhận dạng Eo Gimbal



EO Pod này là một đơn vị hai trục, hai khung hình, có camera truyền hình zoom quang liên tục 30x tích hợp, bộ hình ảnh hồng ngoại làm mát giữa sóng và đèn chiếu laser.Nó bao gồm các mô-đun chống trễ tích hợp, nhận dạng đối tượng AI và khả năng theo dõi nhiều đối tượng. QG-200T chủ yếu được sử dụng trong các ứng dụng giám sát như hình ảnh, phát hiện, định vị, hướng dẫn, theo dõi,và nhận dạng đối tượng mặt đấtThiết kế của nó phục vụ cho một loạt các hoạt động bao gồm kiểm tra đường dây, điều tra tai nạn, phản ứng khẩn cấp, thu thập bằng chứng thực thi pháp luật,cũng như các hoạt động chống khủng bố và chống bạo loạn.

Parameter of 2 Axes 3 Sensors Electro Optical Pod for Surveillance and Object Recognition (Công cụ cảm biến quang điện để giám sát và nhận dạng vật thể)



Servo		Tivi
Phạm vi hướng N × 360°		Nhóm nhạc	0.4μm ∙ 0.9μm
Phạm vi độ nghiêng -120° ∼40°		Tỷ lệ độ phân giải	1920×1080
nhất quán trong độ chính xác ≤100urad ((2°/1Hz,1°/2Hz dao động tần số)		Độ dài tiêu cự	F=4,3 ∼129mm
Độ chính xác đo góc ≤1mrad		góc nhìn	630,7° ∼ 2,3°
Tốc độ góc ≥ 60°/s		Optical Zoom	30X
Tốc độ gia tốc góc ≥ 150°/s2		Phạm vi phát hiện	con người 6km, xe 15km
Theo dõi đối tượng duy nhất		Khoảng cách nhận dạng	con người 2km, xe 8km
Mục tiêu Loại mục tiêu chung		IR
Tỷ lệ theo dõi ≥32 pixel/bộ		Nhóm nhạc	3μm5μm
Tỷ lệ khung hình cập nhật ≥50FPS		Thời gian làm mát	≤6 phút
Nhiều đối tượng tracking		Tỷ lệ độ phân giải	640×512
Đối tượng Loại con người, phương tiện, tàu, máy bay		Pixel	15μm
Nhớ lại ≥90%		Độ dài tiêu cự	Zoom 40 ′′ 220mm/F4.0
Độ chính xác ≥ 80%		góc nhìn	130,75° ∼2,5°
Kích thước mục tiêu tối thiểu 32×32 @1080P		Phạm vi phát hiện	người 4,6km, xe 20,0km
Số lượng mục tiêu theo dõi ≥ 20		Khoảng cách nhận dạng	con người 1,1km, xe 5.0km
Tỷ lệ chuyển đổi theo dõi ≤15%		Laser Phạm vi Finder
Tốc độ chuyển đổi theo dõi ≥20FPS		Nhóm nhạc	1064nm
Kích thước giao diện		Năng lượng xung	40mJ
Kích thước ≤ Φ200mm×260mm		Phạm vi phạm vi	300m8000m
Trọng lượng ≤5,5kg		Độ chính xác phạm vi	± 5m
Cung cấp điện	18?? 32VDC ((có khả năng bảo vệ tăng và tăng áp)	Phương pháp mã hóa ánh sáng và mẫu	Mã tần số chính xác, với thời gian chiếu sáng duy nhất ít nhất 25 giây (có thể được đặt mã hóa).
Tiêu thụ 20w ((trung bình) 50w ((giá trị đỉnh)		Video và lưu trữ
Giao diện truyền thông Cổng hàng loạt,1Gbps		Định dạng hình ảnh	JPEG
Giao diện video 1Gbps, SDI		Định dạng video	MP4
Nhiệt độ môi trường		Định dạng mã hóa	H.264H.265
Nhiệt độ hoạt động -40°C 60°C		Video Protocol	TS,RTSP,RTMP,UDP vv
Nhiệt độ lưu trữ -45°C ∼70°C		Lưu trữ	128GB
Tác động 20g, 11ms





Đặc điểm chính của hai trục ba cảm biến Pod quang điện cho hệ thống UAV

Nhận dạng đối tượng AI: nhận dạng con người, phương tiện, tàu và mục tiêu
AI hỗ trợ khóa: tự động nhận dạng mục tiêu và theo dõi
AI Tracking chống tắc nghẽn: Nhận dạng đối tượng hỗ trợ Tracking ổn định 2 trục ổn định: cô lập toàn diện chuyển động góc của máy mang
Hai cảm biến chụp ảnh và ghi âm: hỗ trợ sau phân tích
Sự ổn định hình ảnh điện tử: trải nghiệm ổn định cấp độ pixel
Anti link delay: chuyển động vật thể, khóa chính xác
Nhận dạng và theo dõi nhiều đối tượng: hỗ trợ khóa bàn phím đối tượng và khóa thoại đối tượng
nâng cấp từ xa trang web: hỗ trợ từ xa, đáp ứng cấp độ thứ hai

Hiệu ứng ghi nhận
